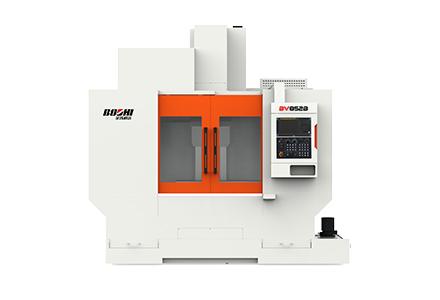

BV642B、BV852B、BV1162B立式加工中心X/Y/Z三轴接纳矩形淬硬导轨，皮带式主轴，配置多样化。适用于阀类、凸轮、模具、板盘类和箱体类零件的铣、钻、扩、镗、攻、锪等加工工序；特别适用于加工种种形状庞大的二、三维高低模型及庞大的型腔和外貌，既可用于中小批量多品种加工生产，也可以进入自动线进行批量生产。
产品特点：
1）Y轴两导轨接纳大跨距设计，事情台在X轴全行程规模内，重心均在两导轨之间，包管了机床高精度、高刚性。
2）Z轴无配重结构(BV852B选配无配重)，接纳大规格带抱闸伺服电机，快移速度高、响应快。
3）移动部件接纳轻量化设计，确保进给响应速度。
4）丝杠接纳双向肩面定位结构，提高轴向刚性，包管进给轴运动的平稳性、可靠性和精度长期性。
5）标配主轴环喷，包管加工冷却效果，提升加工质量。
6）整机接纳全关闭防护结构。
适用行业：
适用于汽车、摩托车、机械制造、缝纫机、电机、仪器仪表等行业。
|
项目 |
单位 |
BV642B |
BV852B |
BV1162B |
|
|
事情台 |
外形尺寸（W×L） |
mm×mm |
420×800 |
520×1050 |
620×1300 |
|
T型槽 |
mm |
3-18（H8） |
5-18（H8） |
5-18(H8) |
|
|
T型槽间距 |
mm |
125 |
90 |
100 |
|
|
最大承重 |
kg |
600 |
600 |
1000 |
|
|
主轴 |
主轴锥孔 |
|
BT40 |
||
|
主轴功率 |
kW |
7.5/11（FANUC） |
|||
|
主轴转速 |
r/min |
10000 |
8000 |
||
|
拉钉型号 |
|
MAS 403 P40T-Ⅰ |
MAS 403 P40T-Ⅰ |
||
|
行程 |
左右行程（X向） |
mm |
600 |
800 |
1100 |
|
前后行程（Y向） |
mm |
400 |
550 |
650 |
|
|
上下行程（Z向） |
mm |
500 |
600 |
650 |
|
|
加工规模 |
主轴中心至立柱导轨距离 |
mm |
480 |
560 |
690 |
|
主轴端面至事情台面距离 |
mm |
110-610 |
110-710 |
130-780 |
|
|
进给 |
最高进给速度（X/Y/Z） |
mm/min |
10000 |
||
|
快速移动速度（X/Y/Z） |
m/min |
20/20/20 |
20/20/20 |
20/20/20 |
|
|
刀库 |
刀库容量(圆盘) |
pcs |
24 |
||
|
最大刀具重量 |
kg |
8 |
|||
|
最大刀具尺寸 |
mm |
Φ80×300 |
|||
|
精度 |
定位精度 |
mm |
0.008/0.008/0.008 |
0.008/0.008/0.008 |
0.012/0.01/0.01 |
|
重复定位精度 |
mm |
0.006/0.006/0.006 |
0.006/0.006/0.006 |
0.01/0.008/0.008 |
|
|
其他 |
电源 |
kVA |
15 |
15 |
20 |
|
机床毛重 |
kg |
4500 |
6500 |
8000 |
|
|
机床净重 |
kg |
4300 |
6000 |
7600 |
|
|
气源流量（ANR） |
L/min |
350 |
350 |
||
|
气压 |
MPa |
0.6-0.8 |
0.6-0.8 |
||
|
体积（长×宽×高） （不含排屑器） |
mm |
2350×2150×2450 |
2800×2750×2900 |
3430×3350×3200 |
|
