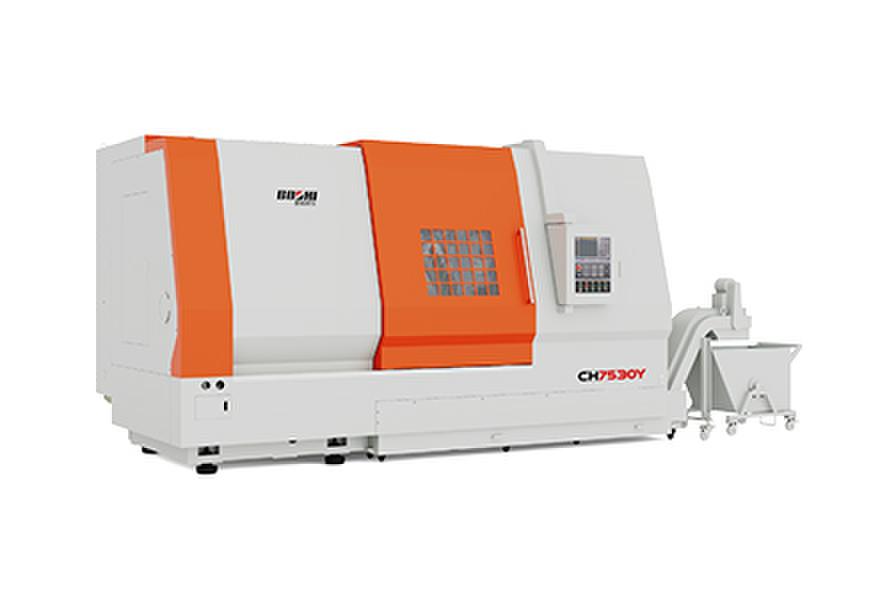

CH7530Y是一款高性能、多功效车削中心�；簿哂蠧轴和铣削功效，可在一次装置下完成庞大零件的大部分或全部加工，特别适合于形状庞大零件的加工�；步幽晌髅抛邮叵低�，配备意大利带Y轴动力刀塔，精度高、刚性好、选刀时间短�；步幽汕泻夏脖曜嫉娜乇辗阑�，既避免冷却液飞溅、又包管操作宁静、外观宜人。
产品特点：
1) 接纳45°斜角床身+底座整体式结构。导轨接纳大跨距、高刚度、宽矩形淬硬导轨，进给精度高、刚性好。多次时效处理，有效抑制了加工历程中切削力导致的变形和应力。
2) 主轴箱接纳大直径精密角接触推力球轴承与双列圆柱滚子轴承组合排列，主轴启动快速、平稳，具有极好的刚度和低速下的大扭矩。通过精心的装配、动平衡校正及跑合测试，使主轴抵达最理想的精度，具有温升低，热变形小、精度高的特点，在恒久事情时坚持主轴轴线的相对稳定。
3) X/Z轴接纳伺服电机驱动，滚珠丝杠接纳预拉伸螺母结构，支承轴承接纳进口角接触专用轴承，大大提高了丝杠的刚度和抗热变形的能力，并使进给精确度大幅度提高。
4) 液压卡盘夹紧、松开和液压尾座套筒伸缩除程序控制外，均可脚踏控制，便当快捷；液压压力调解均接纳面板式旋扭操作，表盘显示，调解宁静、便当。
5) 机床C轴配以高区分的编码器，可连续分度，与机床同轴装配，确保C轴定位精度和高可靠性。
6) 导轨、滚珠丝杠副接纳中央集中自动稀油润滑，各个节点配有定量式分油器，准时定量向各润滑部位注油，包管各滑动面均匀润滑，有效的减小摩擦阻力，提高了运动精度，包管了滚珠丝杠副和导轨的使用寿命。
适用行业：
适用于汽车、电子、液压管件、丝杆螺母加工等行业。
|
|
项目 |
单位 |
参数 |
|
加工规模 |
床身上最大回转直径 |
mm |
Φ670 |
|
床鞍上最大回转直径 |
mm |
Φ470 |
|
|
最大切削直径 |
mm |
Φ450 |
|
|
最大车削长度 |
mm |
1000 |
|
|
主轴 |
卡盘规格 |
inch |
12″中空 |
|
主轴头型式(GB/T5900.1) |
|
A2-11 |
|
|
车主轴最高转速 |
rpm |
50-3000 |
|
|
进给 |
行程X/Z/Y |
mm |
325/1050/±70 |
|
快移速度X/Z/Y |
m/min |
12/12/10 |
|
|
刀架 |
刀架形式 |
|
Y轴动力刀塔 |
|
装刀容量 |
pcs |
12 |
|
|
刀具尺寸 |
mm |
32×32/Ф50 |
|
|
动力刀 具 |
刀具形式 |
|
BMT75-ER32 |
|
铣主轴最高转速 |
rpm |
5000 |
|
|
最大装置刀柄直径 |
mm |
Φ24 |
|
|
尾座 |
尾座行程 |
mm |
750 |
|
顶尖套锥度 |
mm |
MT No.6 |
|
|
尾座形式 |
|
液压程控 |
|
|
其它 |
电源容量 |
KVA |
60 |
|
床身结构形式 |
|
45° |
|
|
机床外形尺寸 （L×W×H） |
mm |
4720×2800×3000（含排屑器） 6600×2800×3000（含排屑器） |
|
|
机床重量（净重/毛重） |
Kg |
13000kg |
注：上表为标准配置时的参数，选择其他配置时参数有变革，恕不另行通知。
